Câblage réseaux
L'infrastructure
qui tient
Caméras IP, badges, alarmes, interphonie : tout passe par le câble. Mal posé, c'est dix ans de pannes. Bien posé, c'est une infrastructure invisible qui dure trois générations d'équipements.
10Gb/s
Cat 6A · 100 m
25ans
Garantie liens
100%
Liens certifiés Fluke

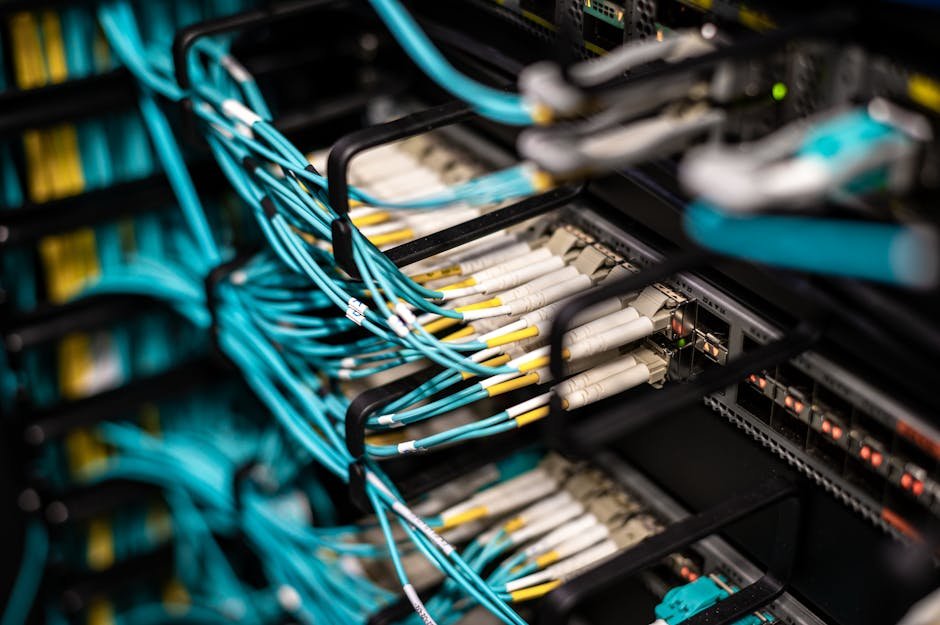

BAIE / LOCAL TECHNIQUE
IMG-VDI.01
● LINK STABLE
PATCH PANEL · 48P
RÉFÉRENCE · PATCH-48P-CAT6A
CERTIFIÉ FLUKE
● Cat 6A — 10 Gb/s sur 100 m
▲ Cat 7 — 600 MHz blindé S/FTP
● Fibre OM4 — multimode 40/100G
▲ Fibre OS2 — monomode longue distance
● EN 50173 — Câblage générique
● ISO/IEC 11801 — Référentiel mondial
▲ Certification Fluke DSX-8000
● Garantie constructeur 25 ans
● Cat 6A — 10 Gb/s sur 100 m
▲ Cat 7 — 600 MHz blindé S/FTP
● Fibre OM4 — multimode 40/100G
▲ Fibre OS2 — monomode longue distance
● EN 50173 — Câblage générique
● ISO/IEC 11801 — Référentiel mondial
▲ Certification Fluke DSX-8000
● Garantie constructeur 25 ans
§01 / Catégories — REF-CAT-VDI
Cinq catégories
Une seule bonne réponse par projet
Le choix de la catégorie dicte la durée de vie de votre infrastructure. On dimensionne sur la longévité, pas sur le prix d'achat — refaire un câblage coûte dix fois sa pose initiale
SHEET 02 / 06 — CAT.CABLE.AXS
TABLE COMPARATIVE
TABLE COMPARATIVE
CAT-02
CAT 6
Cat 6
1 Gb/s nominal, 10 Gb/s sur 55 m. Standard tertiaire courant
Débit
1 Gb/s
Fréq.
250 MHz
Recommandé
CAT-03
CAT 6A
Cat 6A
10 Gb/s sur 100 m, blindé F/UTP. Standard caméras IP & PoE+
Débit
10 Gb/s
Fréq.
500 MHz
CAT-04
CAT 7
Cat 7 · S/FTP
10 Gb/s, double blindage. Environnements perturbés
Débit
10 Gb/s
Fréq.
600 MHz
FIB-01
FIBRE OM4/OS2
Fibre OM4 · OS2
40/100 Gb/s, longue distance. Liens inter-baies & extérieur
Débit
100 Gb/s
Portée
40 km OS2
NOTE TECHNIQUE · DIMENSIONNEMENT
Pour un déploiement caméras IP avec PoE++ (60 W), contrôle d'accès IP et bornes Wi-Fi 6/7, on pose par défaut du Cat 6A blindé. La fibre devient indispensable dès qu'on dépasse 90 m, entre bâtiments, ou pour interconnecter les baies — un seul brin OS2 remplace 24 paires Cat 6A
§02 / Baie de brassage — REF-BAIE-42U
Une baie
Le cœur du système
Patch panel, switch PoE, organisateur de câbles, onduleur. Chaque U est pensé pour la ventilation, la maintenance et l'évolution future
SHEET 03 / 06 — BAIE.42U.AXS
ÉLÉVATION · COUPE FRONT
ÉLÉVATION · COUPE FRONT
BAIE 19" · 42U · DWG-BAIE.A
VUE FRONT
Configuration type · tertiaire
42U · 600×800
PP
Patch panel 48 ports Cat 6A
Tous les câbles horizontaux arrivent ici et sont sertis sur des prises keystone blindées. Chaque port est étiqueté selon le plan de codification. C'est le seul endroit où l'on touche au câblage en exploitation
SW
Switch PoE+ 48 ports manageable
Budget PoE dimensionné pour alimenter caméras IP, points d'accès Wi-Fi, lecteurs de badge, téléphonie IP. VLAN séparant les flux vidéo, accès, bureautique. Supervision SNMP active
OR
Organisateur horizontal de câbles
Passe-câbles à anneaux ou panneau brosse entre chaque équipement actif. Évite le câblage spaghetti, garantit le rayon de courbure minimum, permet d'identifier visuellement chaque cordon
FO
Tiroir optique · raccordement fibre
Soudures protégées en cassette, traversées SC ou LC duplex en façade. Lien inter-baies, vers le data center ou vers un bâtiment annexe. Rayon de courbure respecté, lové en réserve
UPS
Onduleur double conversion
Tension régulée en permanence, autonomie sur batterie suffisante pour 15 à 30 min selon la charge. Protège les actifs réseau, garde la vidéosurveillance opérationnelle en cas de coupure, supervision IP
§03 / Certification Fluke — REF-CERT-DSX
Mesurer
Ou bricoler
Sans certification, vous n'avez ni preuve ni recours. On certifie chaque lien à l'analyseur Fluke DSX-8000 — les rapports vous appartiennent
SHEET 04 / 06 — CERT.LINK.AXS
TESTEUR FLUKE DSX-8000
TESTEUR FLUKE DSX-8000
MES-01
NEXT
NEXT · Paradiaphonie
Mesure de l'interférence entre paires. Plus la valeur est haute en dB, mieux c'est. Critique pour le 10 Gb/s
MES-02
RL
Return Loss
Réflexion du signal causée par les défauts d'impédance. Détecte un sertissage approximatif ou un câble pincé
MES-03
ATT
Atténuation · Insertion Loss
Perte du signal sur la longueur. Au-delà du seuil, le débit chute. Dépend de la longueur, du nombre de connecteurs et de la qualité du sertissage
MES-04
PROP
Délai de propagation
Temps de transit du signal et écart entre paires. Critique pour la synchronisation des flux IP temps réel
RAPPORT DE CERTIFICATION
DSX-8000 · LIEN N° 042
PASS
Lien conforme · Cat 6A
Longueur
68,4 m
NEXT (worst)
+8,3 dB / limite
Return Loss
+6,1 dB / limite
Insertion Loss
+4,8 dB / limite
Délai prop.
342 ns
Garantie constructeur 25 ans sur tout lien certifié — composants, performance et application. Transférable au propriétaire des locaux
§04 / Étiquetage & traçabilité — REF-LBL
Chaque port a un nom
Chaque câble une histoire
Sans étiquetage, une panne devient une chasse au trésor à quatre pattes derrière un faux-plafond. On code chaque lien dès la pose : prise murale, câble dans le chemin, port du patch panel, port du switch — quatre maillons, une seule référence
SHEET 05 / 06 — LBL.CODIF.AXS
NF EN 50174-1
NF EN 50174-1
SCHÉMA DE CODIFICATION · TYPE
DWG-LBL.A
R1-LT3-PP01-P24
Identifiant complet d'un port
Étiquettes thermo-transfert
Inaltérables, résistantes UV et frottement. Posées aux deux extrémités de chaque câble, sur la prise murale et sur le panneau de brassage
Tableau de brassage documenté
Fichier Excel ou logiciel DCIM : pour chaque port, équipement raccordé, VLAN, alimentation PoE, date d'installation
Plan de récolement remis
Schéma à jour, dossier des ouvrages exécutés, rapports de certification port par port. Vous restez propriétaire de votre infrastructure, sans dépendance fournisseur
Fiche-projet · ouverture
REF-CTA-SVC-08 · STATUS: PENDING
§06 / Demande d'étude — REF-DEVIS
Audit câblage
ou projet neuf
Bâtiment existant à recâbler, extension, plateau neuf, data center : on relève les contraintes, on dimensionne, on chiffre. Plan de masse, nomenclature, planning de pose — tout sur la table avant la première gaine
Audit site
Gratuit · sans engagement
Certification
Fluke DSX · 100% des liens
Garantie
25 ans constructeur
