Protéger seul
Surveiller à plusieurs

Un opérateur qui chute en zone blanche, c'est une heure perdue avant la prise en charge. On déploie la montre PTI EMERIT et l'infrastructure qui va avec pour qu'un appel à l'aide parte automatiquement, même quand personne ne peut plus le passer.

Évaluer mon besoin PTI Parler à un technicien

4G · WiFi

Voix HD bidirectionnelle

5 j

Autonomie typique

NF EN 50134

Norme DATI conforme

VISU / TERRAIN-INDUSTRIEL PHOTO-007.A

Technicien en EPI examinant une machine industrielle, exemple de travailleur isolé

● DATI · ACTIF

ZONE ISOLÉE

CHUTE · Auto.

IMMOB. · Seuil

SOS · Manuel

● SIGNAL · TEMPS RÉEL

● NF EN 50134 — Systèmes d'alarme sociale ▲ Code du travail — Art. L4121-1 ● Code du travail — Art. R4543-19 ▲ DATI · Dispositif d'alarme travailleur isolé ● Détection automatique de chute ● Perte de verticalité paramétrable ▲ Géolocalisation GPS · BLE · WiFi ● Communication bidirectionnelle 4G ● NF EN 50134 — Systèmes d'alarme sociale ▲ Code du travail — Art. L4121-1 ● Code du travail — Art. R4543-19 ▲ DATI · Dispositif d'alarme travailleur isolé ● Détection automatique de chute ● Perte de verticalité paramétrable ▲ Géolocalisation GPS · BLE · WiFi ● Communication bidirectionnelle 4G

§01 / Cadre & définition — REF-FICHE-PTI

Un cadre légal clair
Une obligation de moyens

La protection du travailleur isolé n'est pas un confort, c'est une obligation. Le Code du travail impose à l'employeur d'évaluer le risque et de mettre en place les moyens techniques nécessaires — le DATI en fait partie quand l'organisation seule ne suffit pas.

SHEET 01 / 05 — PTI.CADRE.AXS

PTI-01 DÉFINITION · L4121-1

Qu'est-ce qu'un travailleur isolé

Un salarié est isolé dès lors qu'il se trouve hors de vue et hors de portée de voix d'autres personnes pendant une durée qui rendrait délicate l'arrivée des secours en cas d'accident. L'isolement n'est pas une question de lieu, c'est une question de délai de prise en charge.

Art. L4121-1

L'employeur prend les mesures nécessaires pour assurer la sécurité et protéger la santé physique et mentale des travailleurs.

Art. R4543-19

Aucun travailleur ne peut être laissé seul sur un poste isolé si une intervention ne peut être assurée dans un délai compatible avec la sauvegarde de sa santé.

PTI-02 SECTEURS CONCERNÉS

Beaucoup plus large qu'on ne croit

L'isolement n'est pas réservé aux nuits de gardiennage. Un technicien de nuit, un agent de propreté en début de service, un soignant à domicile, un agent en cuve ou en sous-sol : tous entrent dans le périmètre.

· Maintenance industrielle · ICPE · ATEX
· Gardiennage · ronde nocturne
· BTP · agents de propreté · livreurs
· Agriculture · soins à domicile
· Agents techniques de collectivités

§02 / La montre PTI EMERIT — REF-FICHE-EMRT

Une montre,
six lignes de défense

La montre EMERIT regroupe au poignet du porteur les fonctions qu'on retrouvait jusque-là sur trois appareils différents. Détection, alerte, géolocalisation, communication vocale : tout passe par le même boîtier, conforme à la norme DATI.

SHEET 02 / 05 — EMRT.SPEC.AXS

PRODUIT / MONTRE-PTI PHOTO-007.B

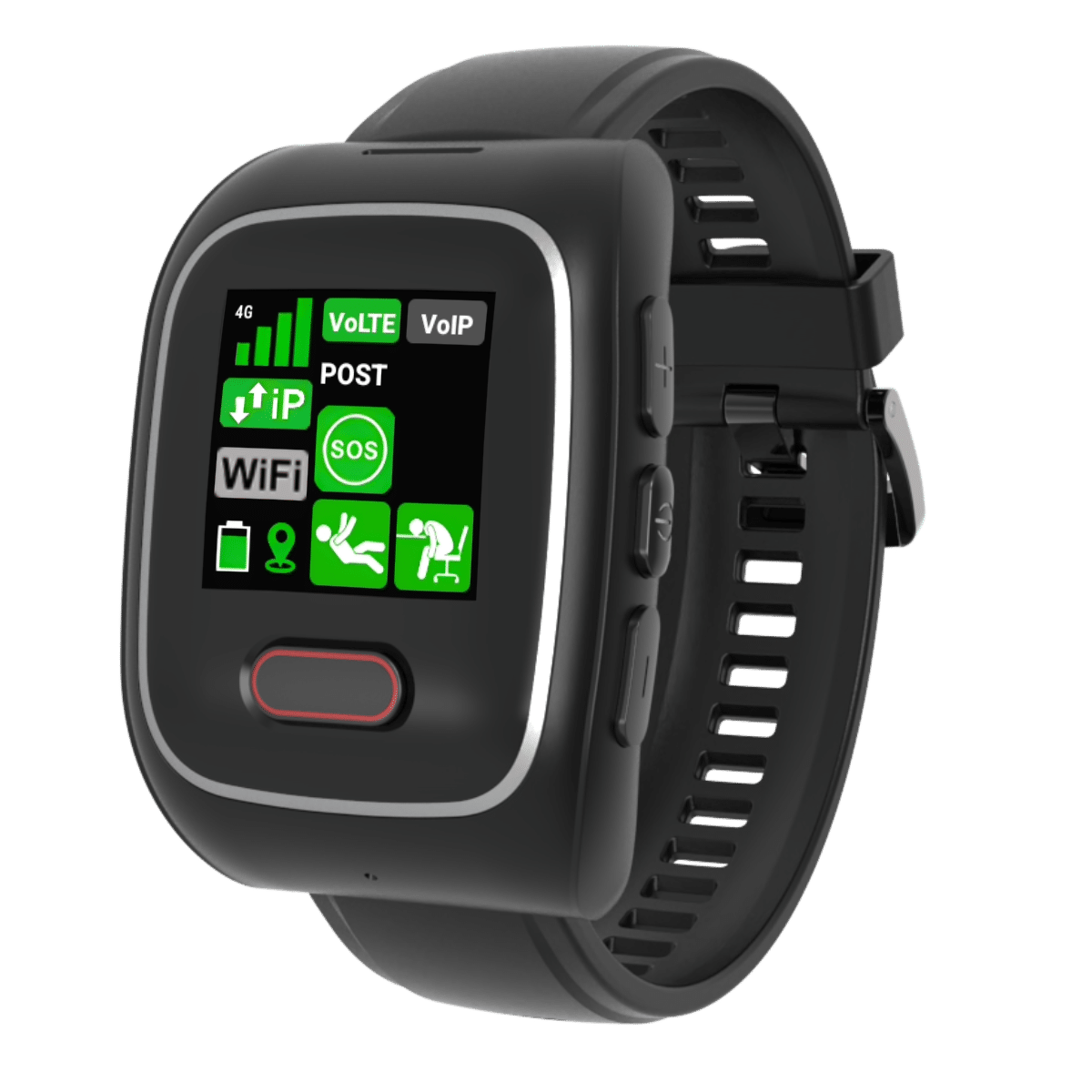

Montre PTI EMERIT — dispositif d'alarme pour travailleurs isolés avec bouton SOS

SOS · Bouton tranche

VoLTE · Voix HD 4G

● NORME · NF EN 50134

SPÉCIFICATIONS · EMRT-WATCH

Au poignet, en permanence, sans gêner le geste

Le format montre a un seul intérêt : le porteur ne l'enlève pas. Pas de boîtier à clipser sur la ceinture qui glisse, pas de smartphone qui finit dans une poche du sac. Le dispositif suit le poignet, donc le corps — ce qui est exactement ce qu'il faut mesurer.

Communication

4G LTE + VoLTE (voix HD sur 4G) et WiFi. Le porteur entend et parle directement depuis la montre — la levée de doute se fait sans détour.

Géolocalisation

GPS en extérieur, balises BLE en intérieur (positionnement par balise), WiFi positioning en complément. Aucun trou de couverture quand l'infrastructure est correctement préparée.

Autonomie

Plusieurs jours en usage normal. Recharge magnétique sur socle, gestion fine de la consommation, alerte batterie faible côté plateforme avant qu'elle ne tombe.

Conformité

Conforme à la norme NF EN 50134 sur les systèmes d'alarme sociale et au cahier des charges DATI. Documentation technique fournie pour le DUERP et la commission de sécurité.

§03 / Modes de déclenchement — REF-FICHE-DET

Quatre types d'alerte
Un seul réflexe

Toutes les détresses ne se ressemblent pas. La montre croise plusieurs capteurs — accéléromètre, gyroscope, baromètre — et applique des seuils paramétrables au métier. L'objectif : alerter quand il faut, ne pas alerter quand tout va bien.

SHEET 03 / 05 — DET.MODES.AXS
04 ALERTES · GRILLE 2×2

DET-01 AUTO · CHUTE

Chute libre

Accéléromètre 3 axes

Détecte la signature d'une accélération brusque suivie d'un impact. C'est la signature d'une chute de hauteur ou d'un effondrement. L'alerte part sans intervention du porteur, qui est déjà au sol.

Délai d'envoi · < 5 s

DET-02 AUTO · VERTICALITÉ

Perte de verticalité

Gyroscope · seuil paramétrable

La montre suit l'angle de l'avant-bras par rapport à la verticale. Au-delà d'un seuil maintenu (typiquement 60° à 75°), elle déclenche : l'opérateur est tombé à terre ou affaissé contre une paroi.

Temporisation · 5 à 30 s

DET-03 AUTO · IMMOBILITÉ

Immobilité prolongée

Accéléromètre · seuil temps

Absence de mouvement pendant une durée paramétrable (souvent 30 secondes à 2 minutes selon le métier). Couvre les cas où le porteur perd connaissance sans chute — malaise debout contre un mur, intoxication progressive.

Pré-alerte vibrante avant envoi

DET-04 MANUEL · SOS

Bouton SOS manuel

Bouton physique sur la tranche

Appui long sur le bouton rouge en relief, accessible même avec un gant. Couvre tout ce que les capteurs ne voient pas : agression, sentiment de danger, blessure sans chute. L'arrachement du bracelet déclenche aussi l'alerte.

Confirmation haptique · 2 s

§04 / Architecture & flux d'alerte — REF-FICHE-FLOW

De la détection
à la prise en charge

Une alerte ne sert à rien si elle se perd dans le vide. On câble la chaîne complète, du capteur au pompier — plateforme de supervision, balises BLE pour l'intérieur, console interne ou centre de télésurveillance 24/7 selon votre organisation.

SHEET 04 / 05 — FLOW.PTI.AXS

Schéma fonctionnel · DWG-007.C Flux d'alerte DATI

FLOW-01 ENRÔLEMENT

Identification du porteur

Le porteur enfile la montre en début de service. Elle s'identifie auprès de la plateforme, charge le profil métier — seuils de détection, contacts d'urgence, zones autorisées — et passe en veille active.

FLOW-02 DÉCLENCHEMENT

Envoi du signal

Capteur ou bouton SOS, peu importe : la montre envoie un message d'alerte horodaté, géolocalisé, vers la plateforme. Si la 4G manque, elle bascule sur le WiFi disponible, ou met en file d'attente jusqu'à la prochaine fenêtre.

FLOW-03 LEVÉE DE DOUTE

Appel direct au poignet

Le superviseur ou l'opérateur du centre rappelle directement la montre. Le porteur entend, parle. S'il répond et confirme une fausse alerte, on clôt. S'il ne répond pas ou confirme la détresse, on enclenche l'étape suivante.

FLOW-04 PRISE EN CHARGE

Secours déclenchés

Selon le protocole défini, on prévient le responsable d'astreinte, on déclenche le SAMU ou les pompiers, on transmet la position GPS ou la balise BLE de dernière proximité. Tout est tracé pour la suite — DUERP, déclaration, retour d'expérience.

§05 / Cas d'usage — REF-FICHE-USE

Six terrains,
un même outil

Le paramétrage change, le principe ne change pas. On ajuste les seuils, la couverture indoor, le protocole d'escalade selon votre métier — et la montre fait le reste.

SHEET 05 / 05 — USE.PTI.AXS

USE-01 GARDIENNAGE

Agent de sécurité en ronde

Ronde nocturne sur site industriel ou de bureaux. La montre suit le parcours, déclenche en cas d'agression (bouton SOS) ou de chute dans un escalier. Couverture indoor par balises BLE dans les zones sans 4G.

USE-02 MAINTENANCE

Technicien sur site ICPE / ATEX

Maintenance industrielle isolée sur ligne de production, en local technique ou en zone ATEX. Détection de perte de verticalité essentielle — la chute contre une machine ne crée pas toujours d'impact mesurable.

USE-03 LOGISTIQUE

Agent en entrepôt isolé

Préparateur de commandes, agent en quai de livraison, manutentionnaire en mezzanine. Risques : chute de hauteur, écrasement par charge, malaise prolongé sans témoin. Maillage BLE entre les racks pour la géolocalisation indoor.

USE-04 SOIN À DOMICILE

Aide à domicile / soignant

Tournée chez les bénéficiaires. Risques : agression, malaise dans des logements vétustes, chute dans les escaliers. La montre suit la tournée — protocole d'alerte vers la direction et famille d'astreinte au lieu d'un télésurveilleur.

USE-05 AGRICULTURE

Exploitant agricole isolé

Travaux en exploitation, en silo, en cuve, sur engin. Risques : chute, écrasement, intoxication, blessure avec animal. GPS extérieur prioritaire — la couverture cellulaire suffit dans la plupart des cas, hors zones blanches.

USE-06 COLLECTIVITÉ

Agent technique de collectivité

Voirie, espaces verts, assainissement, services techniques municipaux. Travail en cuve, en regard de réseau, en bord de route. Géolocalisation GPS prioritaire, protocole d'alerte vers le responsable de service en journée, télésurveillance hors heures ouvrées.

§06 / Déploiement, maintenance, support — REF-FICHE-OPS

Un parc PTI déployé,
c'est un parc à tenir

Une montre qui ne capte plus, une balise BLE qui s'est désynchronisée, un firmware en retard d'une version : ce sont les petites pannes qui font les grandes failles. On exécute un cycle de maintenance régulier, tracé, qui passe par votre site.

OPS · MAINT.PTI.AXS

TRIMESTRIEL

T1

Tests fonctionnels

Chaque trimestre

Test réel de chaque montre du parc : bouton SOS, détection de chute, perte de verticalité, immobilité. Vérification de la transmission jusqu'à la plateforme et de la levée de doute vocale. Procès-verbal remis.

· Scénario d'alerte par typologie
· Mesure des délais d'envoi
· Rapport tracé au registre

PARC

P2

Suivi du parc

Autonomie · usure

Rapport mensuel sur l'autonomie réelle, le nombre de charges, l'usure des bracelets. Remplacement préventif des bracelets fatigués, échange des montres dont la batterie ne tient plus la spec. Le parc reste prêt en permanence.

· Rotation des bracelets · 18 mois
· Échange standard sous 48 h
· Parc tampon disponible

CONTINU

Firmware & plateforme

OTA · supervision

Mises à jour firmware déployées à distance, sans interrompre le service. Supervision continue de la plateforme cloud, alerting sur les montres déconnectées plus de 24 h, accompagnement utilisateurs sur la console.

· Déploiement OTA progressif
· Astreinte plateforme
· Hotline utilisateurs

FORMATION · 10 MIN / UTILISATEUR

Formation porteurs & superviseurs sur site

Une montre n'a de valeur que si elle est portée correctement et déclenchée au bon moment. On organise une session courte par site : prise en main, gestes utiles, test du SOS, lecture de la console côté superviseur. Attestation remise.

Planifier

DOSSIER · CTA-07

ÉTUDE DE BESOIN SOUS 72 H

Évaluer votre besoin PTI
Cartographier les zones blanches

On vient sur site, on identifie les postes isolés, on relève la couverture cellulaire et WiFi, on dimensionne le parc et les balises BLE nécessaires. Vous repartez avec un plan de déploiement chiffré — qu'on devienne votre fournisseur ou non.

72 h

Délai d'étude

0 €

Coût de l'audit terrain

Sans engagement

Aucune pression

Évaluer mon besoin PTI Voir tous les services
